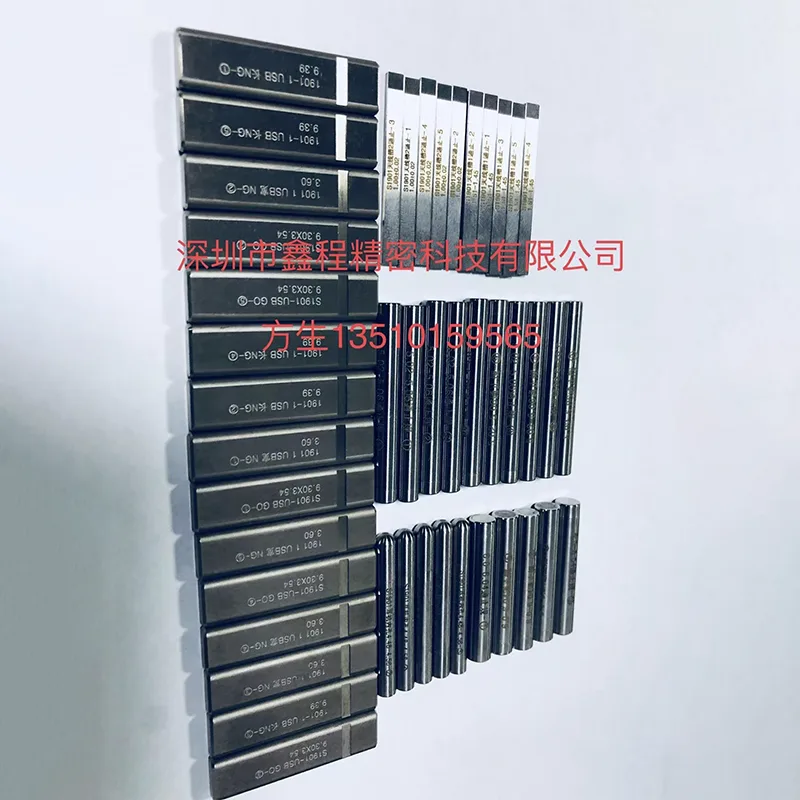

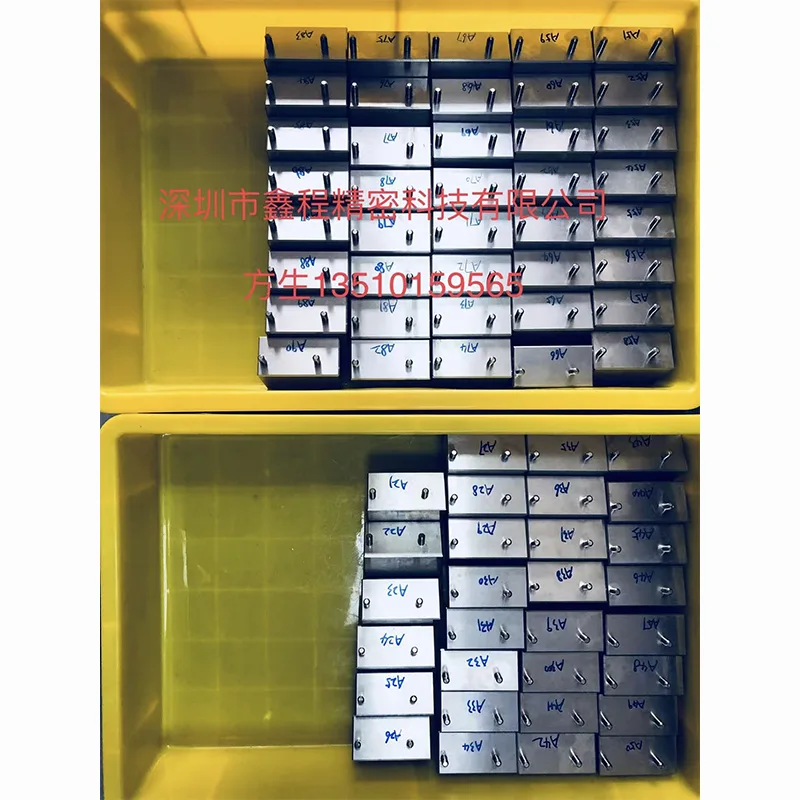

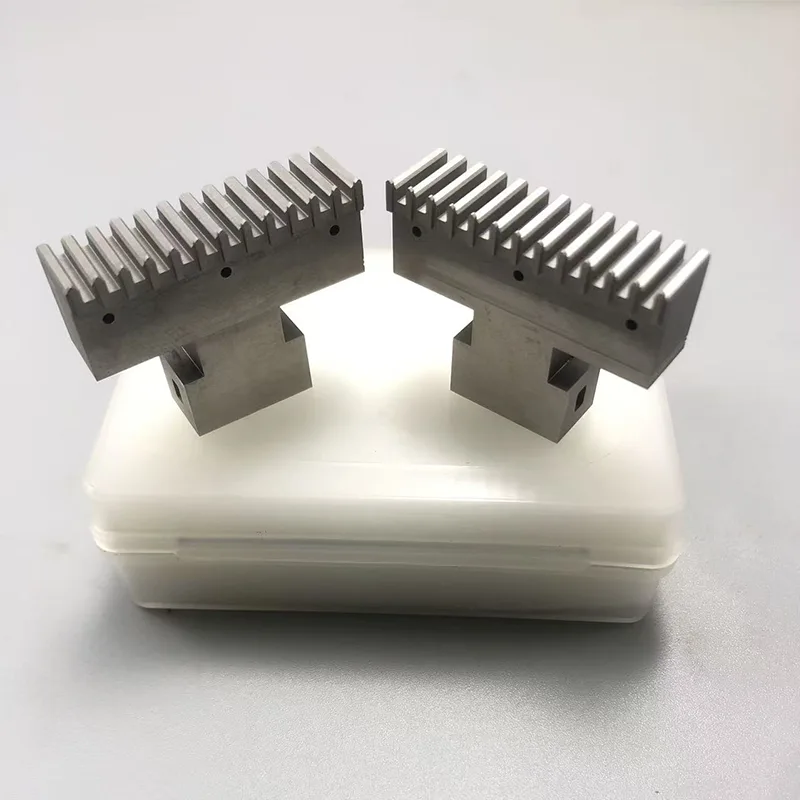

Go 및 No-Go 게이지 부품

모든 시나리오 적응성: 0.1mm의 미세 구멍 직경 감지이든 100mm 이상의 대형 샤프트 측정이든 상관 없습니다. 규칙적으로 매끄러운 표면을 검사하든 사다리꼴 나사산, 항공용 나사산과 같은 특수 구조를 측정하든 정밀한 맞춤화가 가능합니다.

작업 조건에 대한 독점적인 최적화: 고온 작업장, 습한 환경 및 고주파 감지와 같은 특수 시나리오의 경우 내마모성, 녹 방지 및 변형 방지 기능을 갖춘 맞춤형 독점 솔루션이 제공됩니다. 예를 들어, 고온 환경에서는 Go 및 No-Go 게이지 부품의 수명을 2~3배 연장하기 위해 내열 합금 재료가 선호됩니다.

비용 정밀 제어: "높은 사양이지만 낮은 사용량"으로 인한 낭비를 방지하기 위해 필요에 따라 정밀 등급과 재료를 일치시키는 동시에 배치 맞춤화 및 프로세스 최적화를 통해 단가를 절감합니다.

제품 매개변수

소재 맞춤 솔루션

사용 빈도, 테스트 환경 및 비용 예산에 따라 Xincheng은 귀하가 선택한 세 가지 주요 재료 유형의 Go 및 No-Go 게이지 부품을 제공하며, 모두 전문적인 열처리를 거쳐 경도와 내마모성을 보장합니다.

고경도 및 내마모성 유형: 초경합금(HRC70-75), 고주파 검사(1일 50회 이상) 및 고경도 공작물 시나리오에 적합합니다. 일반 소재에 비해 수명이 2~3배 더 깁니다.

일반 비용 대비 성능 유형: Cr12MoV 합금 공구강, GCr15 다이강(HRC58-63), 자동차 부품, 일반 기계 등의 기존 요구 사항 충족

특수 시나리오 유형: 황동(HPb59-1)은 내식성이 뛰어나 전자 부품과 같이 부식되기 쉬운 시나리오에 적합합니다. 내열 합금은 고온 작업 조건에 적합합니다.

구조적, 기능적 맞춤화

구조 유형: 스무스 플러그 게이지(구멍 직경 측정용), 스무스 링 게이지(축 직경 측정용), 스레드 게이지(미터법/영국식/사다리꼴 나사 포함), 스플라인 게이지, 테이퍼 게이지 등

로고 디자인: 맞춤형 레이저 조각(사양, 공차 및 숫자 포함)이 가능하여 작업장 관리 및 추적이 용이합니다.

안전 최적화: 도면 요구사항에 따라 모따기(R0.1-R0.3)를 사용자 정의하여 날카로운 모서리가 작업물이나 작업자를 긁는 것을 방지합니다.

Go And No-Go 게이지 부품 맞춤형 애플리케이션 도메인

자동차용 맞춤형 엔진 블록: 특정 자동차 제조업체를 위한 맞춤형 ø80mm 매끄러운 플러그 게이지(IT7 등급, 경질 합금 소재), 실린더 블록 구멍 직경 감지에 적합, 단일 감지 시간 ≤3초, 연간 공급량 500세트

맞춤형 LED 램프 캡: GB 1483-2008 표준에 따라 맞춤형 G13 램프 캡 이동 및 정지 게이지입니다. 스레드 파형은 전기 광원 전구의 일괄 검사 요구 사항을 충족하기 위해 컴퓨터 최적화로 처리됩니다.

맞춤형 항공 부품: 항공우주 기업을 위한 맞춤형 사다리꼴 나사산 이동 및 정지 게이지(IT6 등급), 오차 ±0.003mm 이내로 제어되고 항공 관련 표준에 의해 인증됨
