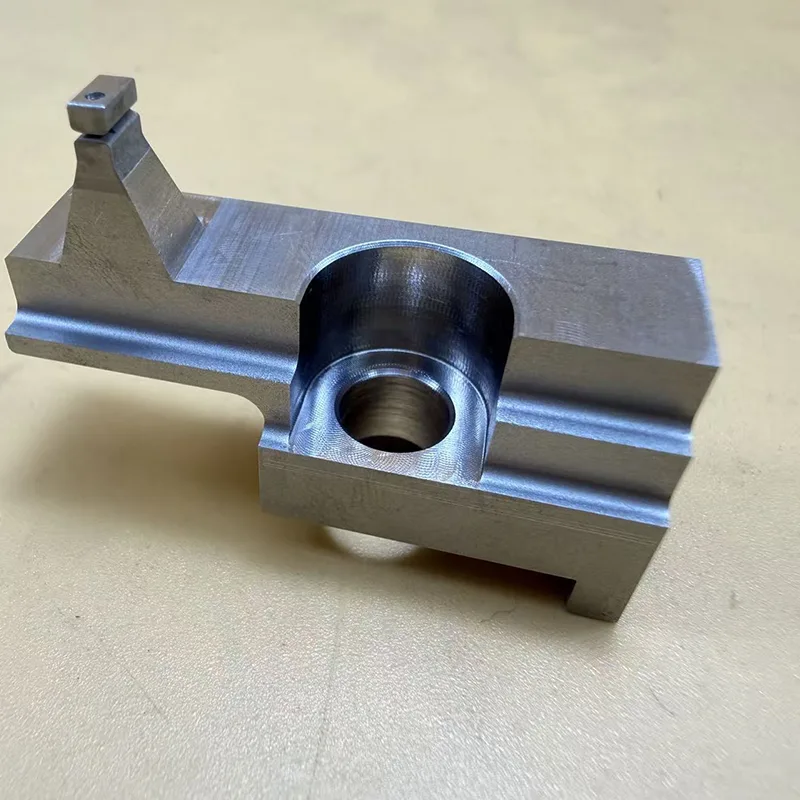

고정밀 접착제 분배 흐름 노즐

고정밀 접착제 분배 흐름 노즐은 자동 접착제 분배 장비 전용으로 설계된 특수 정밀 흐름 노즐입니다. 전체 장치는 SUS304 스테인레스 스틸의 단일 블록으로 일체형으로 가공됩니다. 중요한 내부 흐름 채널과 미세 홈 구조는 Seibu의 MM35HP 정밀 저속 와이어 EDM 기계를 사용하여 처리되며, 초미세 0.07mm 와이어 직경과 방전 절단 기술을 활용하여 복잡한 마이크로 슬롯을 형성합니다.

이 제품의 주요 제조 과제는 매우 좁은 마이크로 홈, 얇은 벽 섹션 및 마이크로 채널 구조에 있습니다. 가공 공정에서는 치수 정확도를 보장하는 것뿐만 아니라 내부 벽의 매끄러움, 미세 홈의 일관성, 조립 안정성, 그리고 무엇보다도 장기간의 작동 조건에서 흐름 안정성을 유지하는 것이 필수적입니다.

이러한 복잡한 디스펜싱 구조를 해결하기 위해 Xincheng은 여러 트리밍 패스, 정밀한 보상 제어 및 최적화된 가공 매개변수를 포함하는 엄격한 프로세스를 사용합니다. 중요한 치수 공차에 대한 엄격한 제어를 통해 대량 생산 중에도 제품이 안정적이고 일관된 조립 성능과 정밀한 흐름 제어 기능을 유지할 수 있습니다.

기본 제품 정보

• 제품명 : 고정밀 접착제 분배 흐름 노즐

• 재질: SUS304 스테인레스 스틸

• 가공 공정: 슬로우 와이어 EDM, 정밀 오일 기반 EDM, 마이크로 EDM, 정밀 밀링

• 가공장비 : Seibu MM35HP (Slow-wire EDM), Sodick AP250L

• 가공 능력: 미세 홈, 미세 구멍, 매우 좁은 슬릿, 얇은 벽 구조, 불규칙한 모양의 흐름 채널

제품 구조적 특징

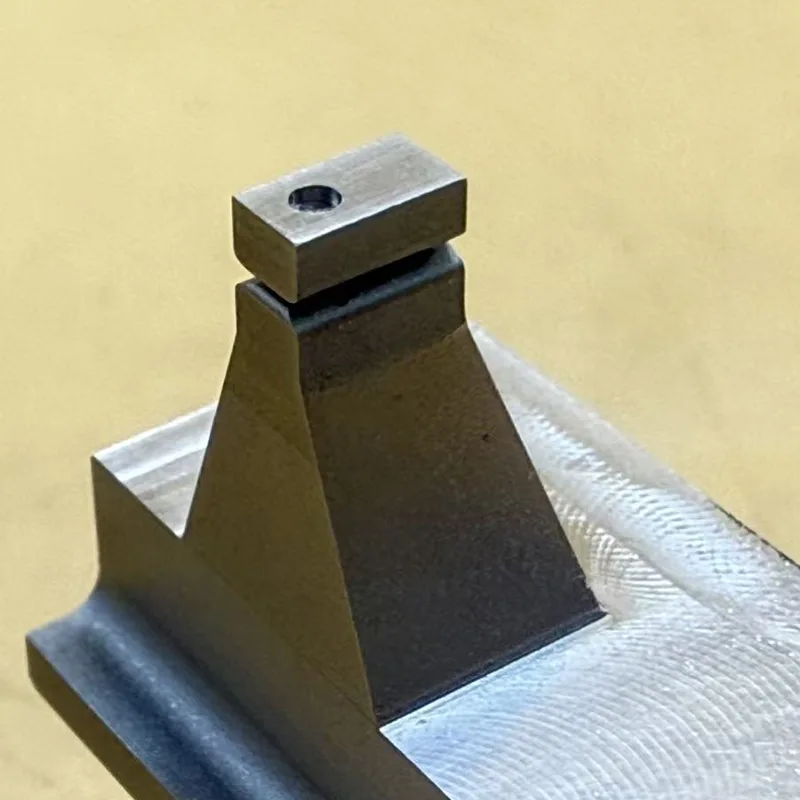

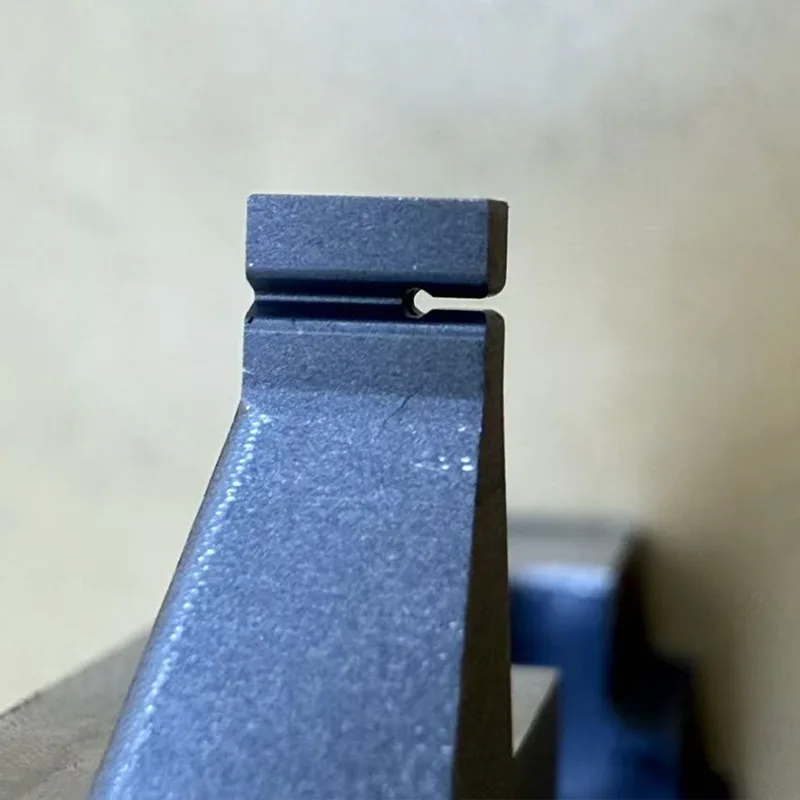

마이크로 슬롯 구조

제품 상단 부분은 초미세 마이크로 그루브 구조로 되어있습니다. 홈 너비에 대한 요구 사항은 매우 엄격하여 정밀한 저속 EDM 가공이 필요한 부품의 전형적인 예입니다.

기존 와이어 절단 장비는 이러한 구조를 처리할 때 와이어 파손, 모서리 붕괴, 불안정한 슬롯 치수, 거친 내부 표면, 잔여 미세 버, 열 변형 등의 문제에 직면하는 경우가 많습니다.

결과적으로, 고정밀 접착제 분배 흐름 노즐은 전체 제조 주기 동안 고정밀 저속 와이어 EDM 장비를 사용하여 독점적으로 처리되므로 일관된 미세 홈 폭, 손상되지 않은 가장자리 및 균일한 흐름 채널 전환이 보장됩니다.

마이크로 채널에 대한 높은 동심도 요구 사항

내부 흐름 채널과 외부 미세 홈 구조 사이에는 높은 수준의 동심도와 위치 정확도가 유지되어야 합니다. 동심도 편차가 큰 경우 실제 디스펜싱 프로세스에서는 다음과 같은 문제가 발생하기 쉽습니다.

• 디스펜싱 오프셋

• 고르지 못한 분배

• 유량 변동

• 막힘

• 누출

따라서 제조 공정에서는 미세 홈의 위치 정확도, 유동 채널의 중심 조정, 평행성 및 조립 기준점의 일관성을 동시에 제어하는 ​​것이 필수적입니다.

내벽면 마감 제어

많은 제품이 치수 사양을 충족할 수 있지만 내부 흐름 채널에 지나치게 깊은 EDM 텍스처, 잔여 버 또는 부착된 미세 입자가 있는 경우 분배된 유체는 후속 사용 중에 벽에 접착되거나 침전되거나 심지어 막히는 경향이 있습니다.

결과적으로 제조 공정에서는 다음 사항을 제어하는 ​​데 중점을 둡니다.

• EDM 에너지

• 트리밍 패스 수

• 표면 거칠기

• 열 영향 구역

• 마이크로버 형성

SUS304 소재의 가공 과제

SUS304는 전형적인 오스테나이트계 스테인리스강입니다. 뛰어난 내식성을 갖고 있지만 미세 가공 분야에서는 상당한 과제를 제시합니다.

이는 소재의 와이어 고착, 불안정한 방전, 가공 중 발열, 미세 변형, 치수 드리프트 등의 문제가 발생하기 쉬운 초미세 슬릿 가공의 경우 특히 그렇습니다.

따라서 이러한 성격의 제품에는 가공 장비의 안정성과 광범위한 공정 전문 지식이 무엇보다 중요합니다.

극세 선경(0.07mm) 가공능력

고정밀 접착제 분배 흐름 노즐의 핵심 미세 홈 영역은 0.07mm의 초미세 와이어 직경을 사용하여 가공됩니다.

표준 구리선과 비교하여 이 접근 방식에는 다음이 포함됩니다.

• 더 높은 가공 복잡성

• 더 작은 방전 영역

• 공정 안정성에 대한 요구사항이 더욱 엄격해졌습니다.

• 와이어 장력 제어를 위한 더 엄격한 공차

Xincheng은 오랫동안 정밀 저속 와이어 컷 EDM을 전문으로 해왔습니다. 우리는 마이크로 홈, 마이크로 홀, 복잡하고 불규칙한 모양의 슬릿 생성에 대한 광범위한 가공 전문 지식을 축적해 왔습니다.

핵심 제품 장점

• 미크론 수준의 치수 제어

• 미세 홈의 안정적인 일관성

• 복잡하고 불규칙한 형상 지원

• 부식 및 접착 환경에 강함

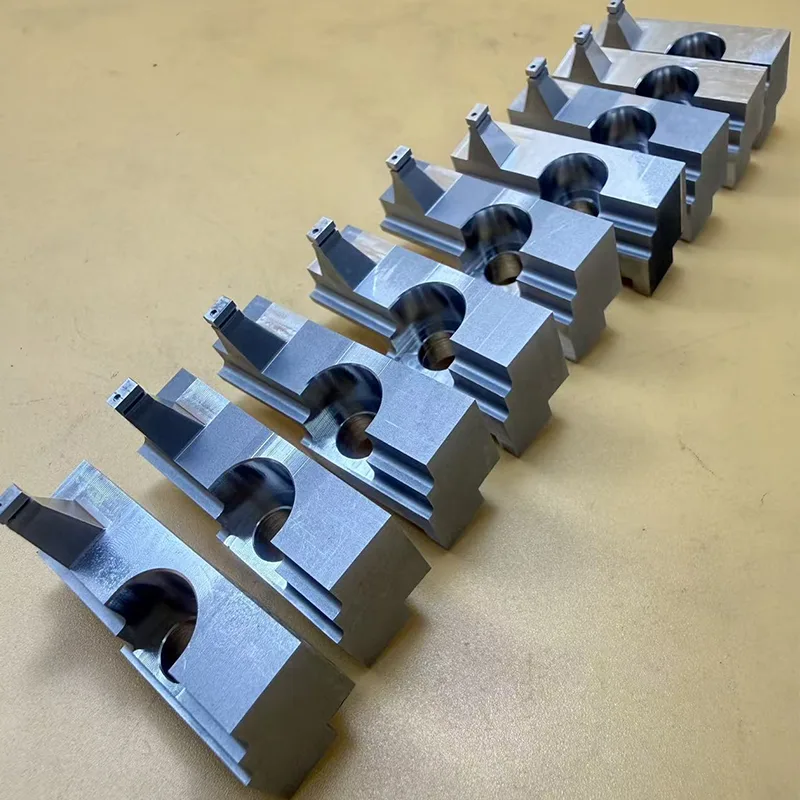

• 대량생산을 위한 안정적인 공급

• 비표준 부품에 대한 맞춤형 개발 지원

적용산업

• 자동 디스펜싱 장비

• 반도체 패키징 장비

• 정밀 분사 장비

• 미세유체공학 장비

• 의료용 유체 취급 장비

• 리튬이온 배터리 제조 장비

• 전자 포장 산업

• 정밀 자동화 장비

Xincheng의 처리 능력

• 정밀 저속 EDM 가공

• 정밀한 오일 기반 와이어 커팅

• 미세 와이어 커팅

• 정밀한 미세 홀 가공

• 정밀한 미세 홈 가공

• 불규칙한 부품의 정밀가공

• 자동화 부품 가공

• 비표준 정밀부품의 주문제작

• 복잡하고 얇은 벽 구조의 가공

왜 그렇게 많은 고객이 반복 주문을 합니까?

고정밀 접착제 분배 흐름 노즐과 같은 제품의 경우 고객이 진정으로 관심을 갖는 것은 단순한 미적 측면을 훨씬 뛰어넘는 것입니다.

더 중요한 것은 다음 사항에 중점을 둔 것입니다.

• 장비에 설치되면 안정성이 보장됩니다.

• 분배 유량의 일관성

• 막힘에 대한 저항성

• 대량 생산 배치 전체의 균일성

• 작동 중 빈번한 기계 조정이 필요한지 여부

많은 공장에서 "부품 생산"을 할 수 있지만 "장기적 안정성과 배치 간 일관성"을 달성할 수 있는 공장은 거의 없습니다.

이것이 바로 미세 미세 저속 EDM 가공의 진정한 과제가 있는 곳입니다.

Xincheng을 선택하는 이유는 무엇입니까?

선전 샤징에 위치한 Xincheng은 제조 허브인 둥관 창안과 인접해 있습니다.

당사는 고정밀 저속 EDM 절단 및 복잡한 미세 구조 가공을 전문으로 하며 자동화 장비, 반도체, 의료, 전자 및 고급 장비 제조 분야에 서비스를 제공하고 있습니다.

우리 시설에는 Seibu MM35HP 및 Sodick AP250L을 포함한 최첨단 정밀 기계가 장착되어 있어 복잡한 미세 홈, 미세 구멍, 벽이 얇은 부품 및 불규칙한 형상을 안정적으로 가공할 수 있습니다.

고객 도면을 기반으로 맞춤 제작, 비표준 부품 가공, 대량 생산을 위한 안정적인 공급망을 제공합니다. 여러분의 문의를 환영합니다!
