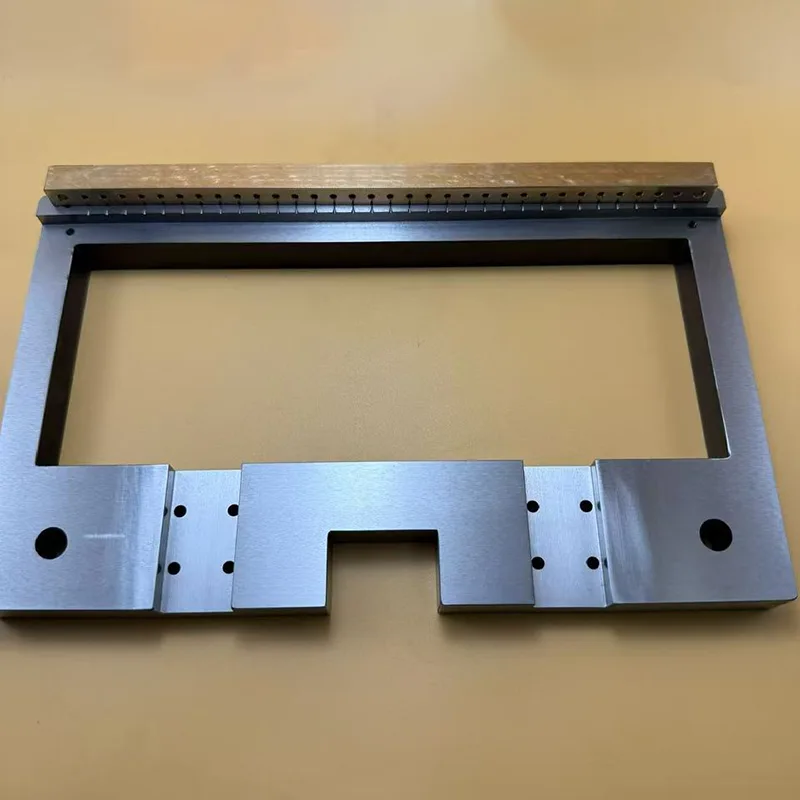

정밀 공구 설비란 무엇이며 현대 제조에서 왜 중요한가요?
정밀 툴링 설비기계가공, 조립, 검사, 용접 등의 제조 작업 중에 공작물을 안전하게 고정하고 지지하며 정확한 위치를 지정하도록 설계된 특수 장치입니다. 이러한 고정 장치는 항공우주 부품부터 자동차 부품 및 전자 어셈블리에 이르기까지 허용 오차가 큰 생산 환경에서 정확성, 반복성 및 품질을 보장하는 데 필수적입니다.
이 포괄적인 기사에서는 정의, 주요 이점, 일반적인 유형, 응용 프로그램, 설계 고려 사항 및 미래 동향을 포함하여 정밀 공구 고정 장치의 세계를 탐구합니다. 또한 기본 개념과 고급 도구 원리를 모두 이해하는 데 도움이 되는 정리된 표, 명확한 목록 및 광범위한 FAQ 섹션도 찾을 수 있습니다.
목차
정밀 공구 고정 장치란 무엇입니까?
정밀 공구 고정 장치는 밀링, 드릴링, 선삭, 조립 및 검사와 같은 공정 중에 공작물을 안전하게 고정하고 배치하기 위해 제조에 사용되는 맞춤형 엔지니어링 기계 장치입니다. 도구를 안내하는 지그와 달리 고정구는 주로 부품을 안정적으로 고정하여 도구가 변동 없이 일관되게 작동할 수 있도록 합니다.
툴링 픽스처의 주요 구성 요소
- 베이스 플레이트:고정 장치에 안정적인 기초를 제공합니다.
- 클램프 및 바이스:작업물을 제자리에 고정하십시오.
- 핀 찾기:툴링을 기준으로 부품의 위치를 정확하게 지정합니다.
- 지지대:가공 중 움직임과 진동을 방지합니다.
정밀 공구 설비는 어떻게 작동합니까?
정밀 툴링 픽스처는 정밀하게 정의된 지점에 공작물을 고정함으로써 작동하므로 가공 툴 또는 조립 작업이 일관되고 정확하게 수행될 수 있습니다. 이는 생산 실행 전반에 걸쳐 각 부품이 설계 공차 및 품질 표준을 충족함을 보장합니다.
설비 작동 단계
- 고정 장치의 위치 지정 기능에 공작물을 배치합니다.
- 클램프나 패스너로 부품을 고정합니다.
- 가공 또는 조립 프로세스를 실행합니다.
- 완성된 부품을 풀고 다음 유닛을 로드합니다.
정밀 공구 설비가 중요한 이유는 무엇입니까?
정밀 공구 설비는 소규모 배치 및 대량 제조 모두에서 상당한 이점을 제공합니다.
| 혜택 | 설명 |
|---|---|
| 치수 정확도 | 움직임을 방지하여 부품이 정확한 사양에 맞게 가공되도록 보장합니다. |
| 일관성과 반복성 | 전체 실행에 걸쳐 균일한 부품을 생산하여 변동성을 줄입니다. |
| 오류 및 낭비 감소 | 안정적인 부품 보유를 통해 스크랩 및 재작업 비용을 줄입니다. |
| 생산성 향상 | 설정 및 전환 시간이 단축됩니다. |
| 향상된 안전성 | 작업물을 고정하여 작업자가 위험에 노출되는 것을 최소화합니다. |
어떤 유형의 정밀 공구 설비가 일반적입니까?
제조 요구 사항에 따라 고정 장치는 다음과 같이 설계될 수 있습니다.
- 밀링 설비– 밀링 머신용 부품을 고정합니다.
- 터닝 설비– 회전 가공 작업을 지원합니다.
- 드릴링 설비– 드릴링을 위해 작업물을 가이드하고 고정합니다.
- 조립 설비– 결합 과정에서 부품을 정렬합니다.
- 검사 설비– 측정 및 품질 검사 중에 부품을 고정하십시오.
정밀 공구 설비는 어떻게 설계됩니까?
정밀 툴링 설비 설계에는 부품 형상, 가공력, 반복성, 재료 선택 및 로드/언로드 용이성을 설명하는 엔지니어링 원칙이 포함됩니다. 설계자는 CAD 도구와 가공 시뮬레이션을 사용하여 제작 전에 성능을 검증합니다. 중요한 설계 고려 사항은 다음과 같습니다.
- 중요한 부품 기능에 맞춰 정확한 위치 지정 지점을 정렬합니다.
- 부품 뒤틀림 없이 충분한 클램핑력.
- 쉬운 조정과 유지보수를 위한 여유.
어떤 산업에서 정밀 툴링 설비를 사용합니까?
정밀 공구 설비는 정확성과 반복성이 중요한 분야에서 없어서는 안 될 요소입니다.
- 항공우주– 고공차 부품 가공.
- 자동차– 엔진 부품, 차체 구성 요소 및 어셈블리.
- 의료기기– 미크론 수준의 정밀도가 필요한 장치.
- 전자제품– PCB 및 마이크로 부품 제조.
- 일반 제조업– 일관성이 요구되는 생산 및 검사 업무.
자주 묻는 질문 - 정밀 툴링 설비
- 정밀 공구 설비의 주요 목적은 무엇입니까?
- 정밀 공구 고정 장치의 주요 목적은 가공 또는 조립 중에 공작물을 안전하게 고정하고 배치하여 생산 실행 전반에 걸쳐 치수 정확성과 반복성을 보장하는 것입니다.
- 정밀 공구 설비는 어떻게 제품 품질을 향상합니까?
- 가공 중 움직임과 진동을 제거함으로써 고정 장치는 오류를 줄이고 생산된 각 부품이 엄격한 공차 및 설계 사양을 준수하도록 보장합니다.
- 자동화 시스템에 정밀 공구 설비를 사용할 수 있습니까?
- 예. 높은 일관성과 가동 시간으로 자동화된 제조를 간소화하기 위해 고정 장치가 CNC 기계 및 로봇 시스템과 통합되는 경우가 많습니다.
- 픽스처는 지그와 어떻게 다릅니까?
- 고정 장치는 도구 자체를 안내하지 않고 작업물을 제자리에 고정하는 반면, 지그는 도구 경로를 위치로 안내할 수도 있습니다. 둘 다 생산성을 향상시키지만 서로 다른 역할을 합니다.
- 장기간 생산에 있어 고정 장치 설계가 중요한 이유는 무엇입니까?
- 우수한 고정 장치 설계는 반복성을 보장하고, 설정 시간을 단축하며, 툴링 마모를 최소화하고, 수천 개의 부품에 걸쳐 일관된 품질을 지원합니다. 이 모든 것은 효율적인 대량 생산에 필수적입니다.
