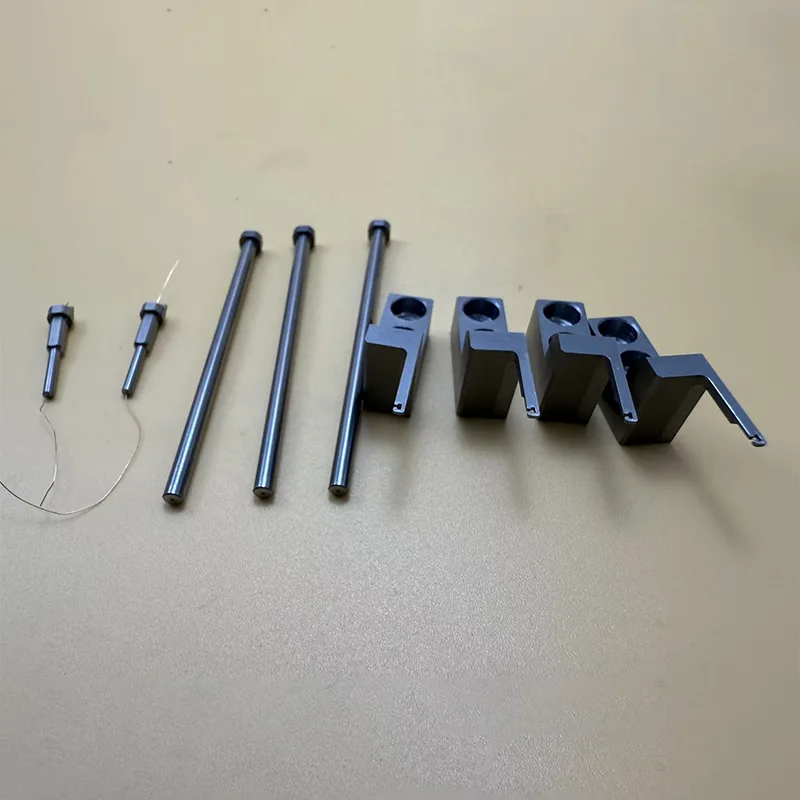

텅스텐 카바이드 가이드 노즐 부품

텅스텐 카바이드 와이어 노즐 또는 텅스텐 카바이드 가이드 핀으로도 알려진 텅스텐 카바이드 가이드 노즐 부품은 텅스텐 카바이드의 우수한 특성으로 만들어진 정밀 가이드 부품입니다. 핵심 기능은 와이어를 와이어를 통해 부드럽게 안내하여 손상을 방지하는 것입니다. 권선, 신선 등 다양한 산업 분야에서 생산 정밀도를 보장하는 핵심 부품입니다.

제품 소재

텅스텐 카바이드 가이드 노즐 부품은 주로 고품질 텅스텐 카바이드(텅스텐강)로 만들어집니다. 일부 제품은 강철 베이스와 같은 보조 구조물과 결합하여 사용됩니다. 다양한 등급의 텅스텐강이 다양한 용도에 적합합니다. 예를 들어, YG6X 재종은 우수한 내마모성과 인성을 결합하여 강철 와이어 및 비철 금속 와이어 가이드에 적합합니다. YG8 등급은 전반적인 성능이 뛰어나며 대부분의 기존 와이어 처리 시나리오를 처리할 수 있습니다.

제품 성능

텅스텐 카바이드 가이드 노즐 부품은 일반적으로 HRA90 이상의 경도를 달성하며 굽힘 강도는 최대 2300N/mm²에 이릅니다. 내마모성은 일반 강철보다 훨씬 뛰어나며 수명은 유사한 강철 부품의 10배 이상입니다. 550℃에서도 높은 경도를 유지하고 열팽창계수가 낮아 고온과 저온이 교차하는 생산 환경에서 구조적 안정성을 보장합니다. 특수 가공을 거쳐 일정한 내식성과 내산화성을 가지므로 다양한 산업 환경에 적합합니다.

구조 설계

텅스텐 카바이드 가이드 노즐 부품은 대부분 관형 구조로 설계되었으며 클램핑 섹션과 리드 아웃 섹션으로 구분됩니다. 클램핑 부분은 외경을 약간 크게 하여 안정적인 설치를 보장하며, 인출 부분은 와이어 사양에 맞게 홀 직경을 설계하여 둘 사이의 원활한 전환이 가능합니다. 내부 구멍과 양쪽 끝의 입구/출구 포트는 와이어 통과를 위한 합리적인 각도를 보장하고 걸림을 방지하기 위해 과학적으로 원호로 설계되었습니다. 일부 맞춤형 이중 구멍, 다중 구멍 및 기타 특수 구조를 사용하여 다중 가닥 권선과 같은 복잡한 공정에 적응할 수 있습니다.

가공 정밀도

여러 가지 연삭 공정(거친, 중간, 미세 및 초미세)을 통해 내부 구멍의 표면 거칠기는 Ra0.1에 도달할 수 있으며 곡선 끝 부분에서는 훨씬 더 낮습니다(Ra0.025). 가공 한계에 따라 구멍 직경 ≥0.15mm, 벽 두께 ≥0.10mm, 치수 공차 0.01mm 이내로 제어할 수 있습니다. 공장을 떠나기 전에 모든 부품은 전자 현미경을 사용하여 전체 검사를 거쳐 내부 구멍과 곡률 사이의 자연스러운 전환을 보장하고 원활한 와이어 통과를 보장합니다.

응용 시나리오

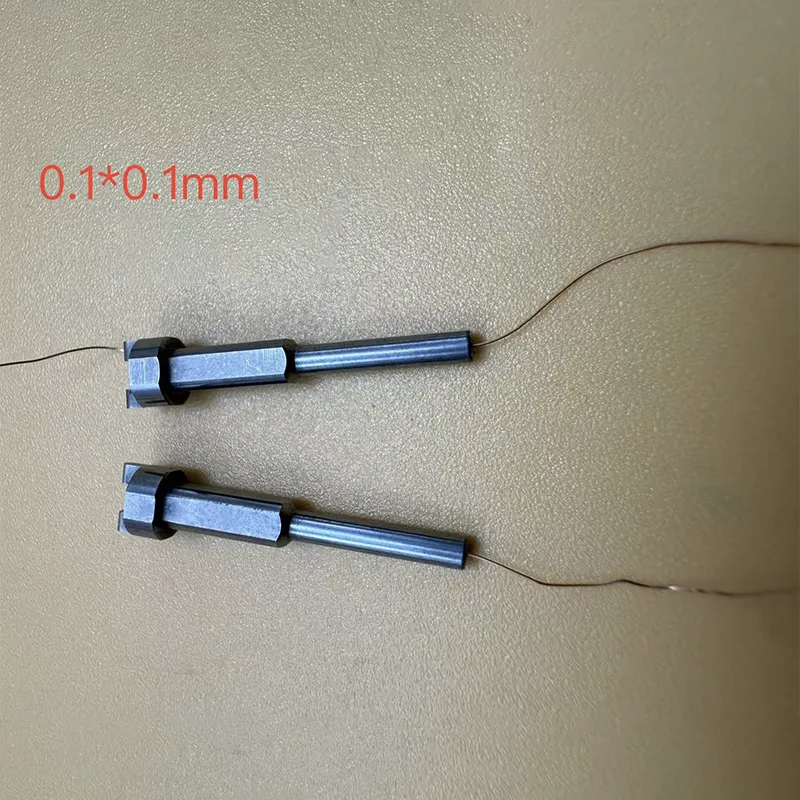

모터 및 모터 제조: 텅스텐 카바이드 가이드 노즐 부품은 직렬 권선 모터, 팬 모터 및 마이크로 모터의 고정자 및 회전자 코일을 권선하는 핵심 구성 요소입니다. 권선 중에 에나멜선을 정밀하게 가이드하여 절연층의 긁힘을 방지하고 모터 코일의 전도성과 수명을 보장합니다.

와이어 가공 산업: 와이어, 케이블 및 스테인레스 스틸 와이어 생산 시 인발 및 운반 공정 중 와이어를 안내하는 데 사용됩니다. 매끄러운 내부 구멍은 표면 마모를 줄여 균일한 와이어 직경과 매끄러운 표면을 보장합니다.

기타 정밀 가공 분야: CNC 자동 권취기 및 기타 정밀 코일 가공 장비와 호환됩니다. 코일의 다열 병렬 권선 등 특수 공정에도 적용할 수 있습니다. 일부 맞춤형 모델은 1~500mm의 다양한 사양을 가진 와이어의 안내 요구 사항도 충족할 수 있습니다.

지원되는 맞춤화 서비스

표준 사양: 구멍 직경, 길이, 외경과 같은 완전한 매개변수를 갖춘 다양한 표준 모델이 시중에 나와 있습니다. 예를 들어, 일부 모델의 구멍 직경은 0.15mm부터 시작하고 외부 치수는 1~500mm 범위를 포괄할 수 있습니다.

맞춤형 서비스를 지원합니다. 특별한 구멍 직경, 불규칙한 구조(예: 평면 또는 타원형), 특정 곡률이 있는 와이어 입구/출구 포트를 포함하여 사용자가 제공한 도면이나 샘플을 기반으로 한 맞춤형 서비스를 지원합니다. 일부 제조업체는 최소 주문 수량이 낮으며 대량 맞춤화 및 빠른 배송 서비스도 제공할 수 있습니다. 총 공급량은 한 번에 50,000개 이상의 구매 요구를 충족할 수 있습니다.
